Comunicazione

• Tecnologia di comunicazione Jeweller

Tecnologia radio proprietaria per la trasmissione di comandi, allarmi ed eventi.

• • Bande di frequenza radio: 866,0–866,5 MHz 868,0–868,6 MHz 868,7–869,2 MHz 905,0–926,5 MHz 915,85–926,5 MHz 921,0–922,0 MHz
  • Potenza di uscita irradiata massima (ERP): fino a 20 mW
  • Modulazione del segnale radio: GFSK
  • Portata del segnale radio: fino a 1700 m

Tra il dispositivo e un dispositivo di controllo e segnalazione (CIE) o un range extender radio in campo aperto.

Ingressi

• Numero di ingressi per dispositivi di terze parti: 2

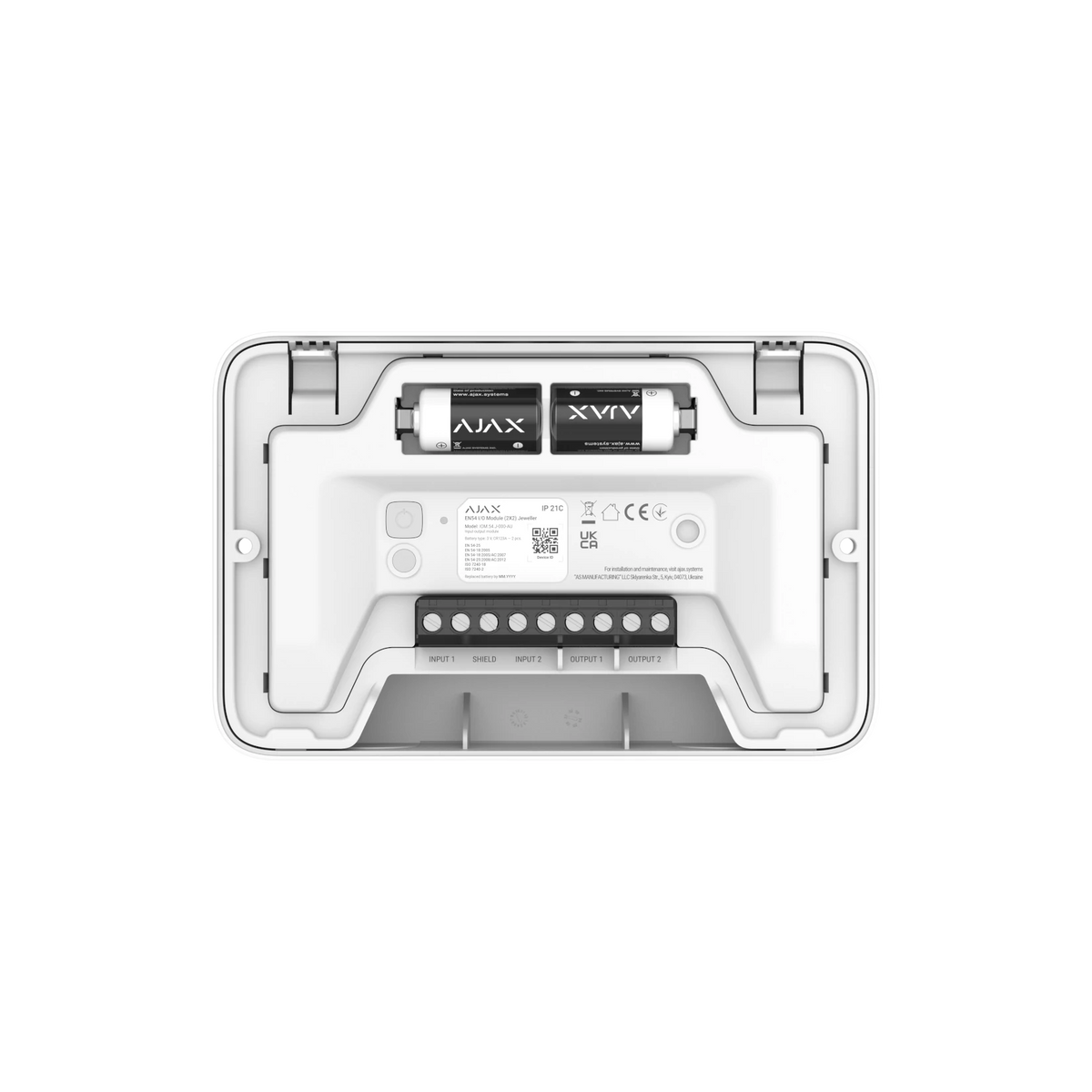

• Morsetti di ingresso
  • Input 1, Input 2 — ingressi per il collegamento di dispositivi cablati di terze parti.
  • Shield — ingresso comune per il collegamento della schermatura dei cavi che collegano i dispositivi cablati di terze parti.
• Tipo di collegamento: NO, NC, EOL, 2EOL, 3EOL
• Resistenza EOL: resistenze da 0,47 kΩ, 1,2 kΩ, 2,7 kΩ e 6,2 kΩ

Quattro resistenze per ogni ingresso sono incluse nella confezione.

• Lunghezza del collegamento cablato ai dispositivi di terze parti: fino a 100 m

Se si utilizza un cavo ignifugo da 2×1,5 mm² (16 AWG).

• Sezione trasversale del cavo: 0,4–2,5 mm² (21–13 AWG)

Uscite

• Numero di uscite per dispositivi di terze parti: 2
• Morsetti di uscita
  • Output 1, Output 2 — uscite a relè per il collegamento di dispositivi cablati di terze parti.
• Intervallo di funzionamento AC: 10—250 V~, da 5 mA a 10 A (carico ohmico)
• Intervallo di funzionamento DC: 10—30 V⎓, da 5 mA a 5 A (carico ohmico)
• Sezione trasversale del cavo: 0,4–2,5 mm² (21–13 AWG)

Caratteristiche principali

• Tipi di eventi: Un'app Ajax definisce i tipi di evento per gli ingressi dei dispositivi cablati. Il tipo selezionato determina il testo degli allarmi e degli eventi del dispositivo collegato, nonché i codici evento trasmessi alla centrale ricezione allarmi (CRA). Un PRO o un utente con diritti di amministratore può configurare il tipo di evento in un'app Ajax.
• Modalità fail-safe: Quando il modulo è offline, scarico o presenta problemi hardware, attiva automaticamente i dispositivi collegati.

------------------------------

Raccomandazioni per l'installazione

Il dispositivo è adatto solo per uso interno.

------------------------------

Protezione antimanomissione

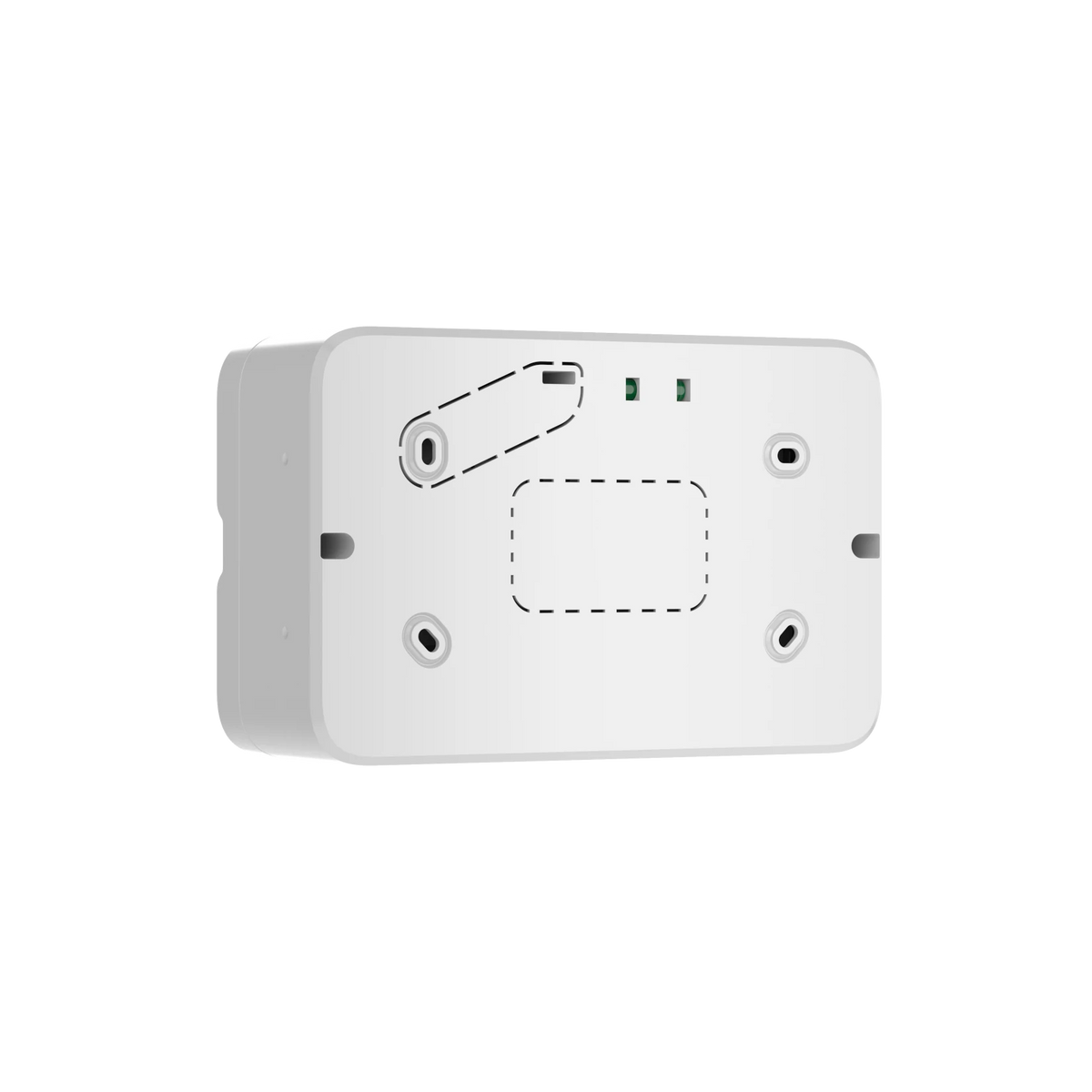

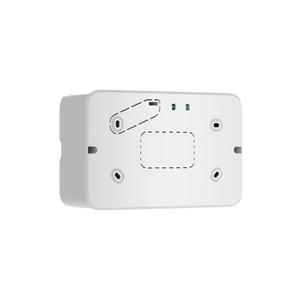

• Allarme antimanomissione: Notifiche sui tentativi di staccare il modulo dalla superficie o di aprire il coperchio anteriore.
• Protezione contro la contraffazione del dispositivo (spoofing): Autenticazione del dispositivo
• Rilevamento di perdita di connessione: dopo 36 s

Il tempo di rilevamento dipende dalle impostazioni di Jeweller.

• Monitoraggio degli ingressi: Rilevamento di perdita del collegamento cablato, cortocircuiti e guasti, quando si utilizza il collegamento EOL, 2EOL o 3EOL

A seconda del tipo di collegamento.

Alimentazione

• Batteria: 2 × CR123A (preinstallate)
• Durata stimata della batteria: fino a 5 anni

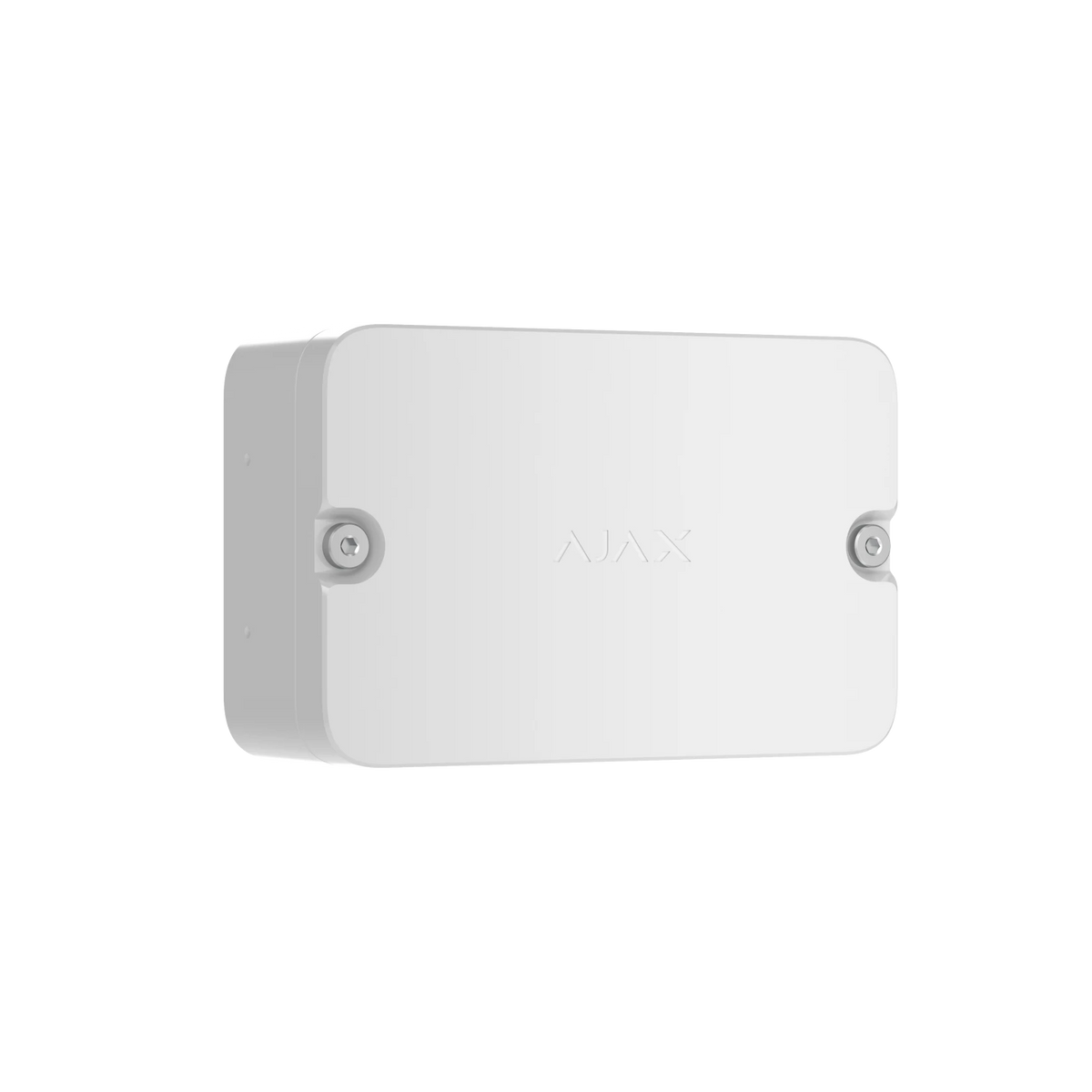

Involucro

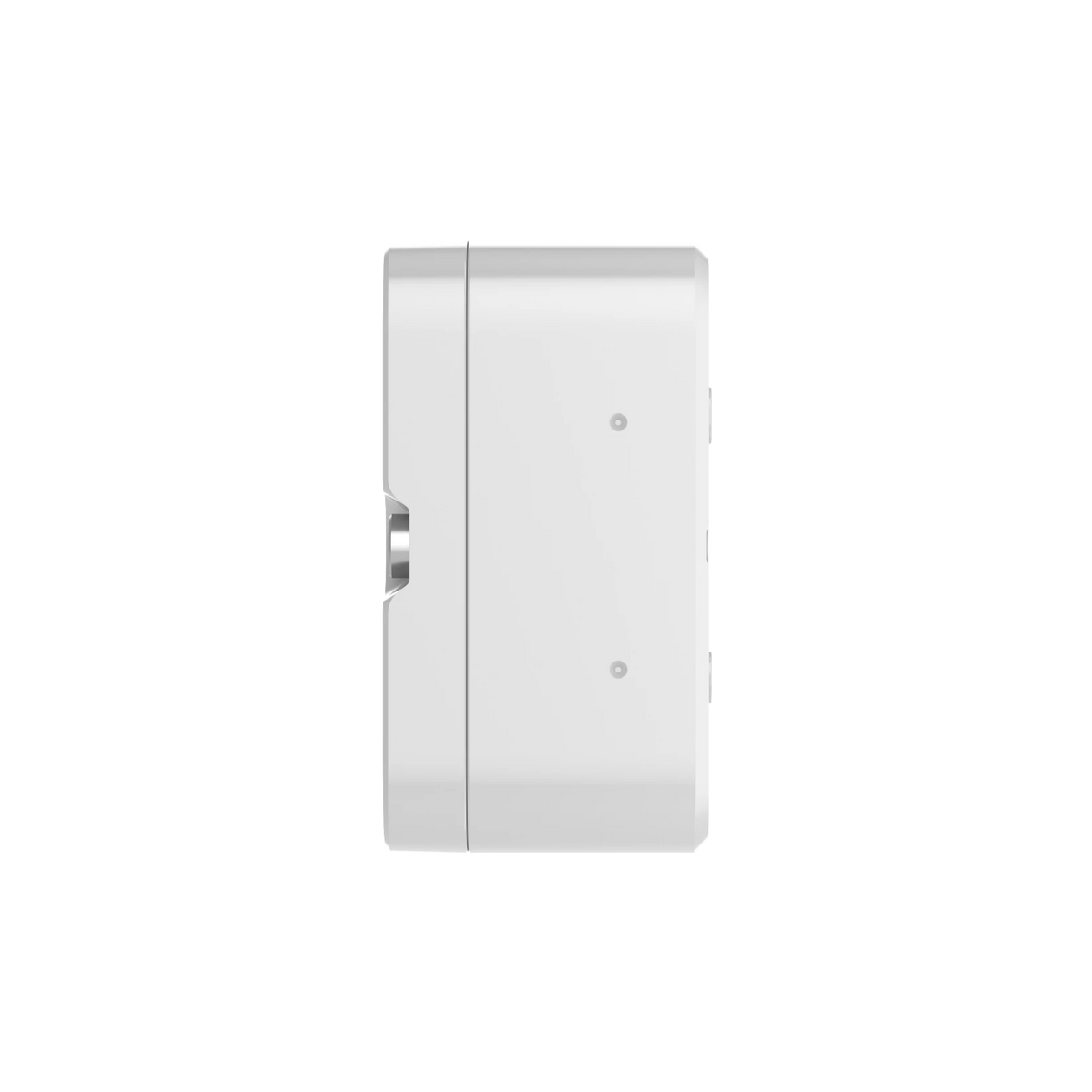

• Dimensioni: 116 × 180 × 62 mm
• Peso: 547 g
• Temperatura di esercizio: da 0 °C a +50 °C
• Umidità di esercizio: fino all'80 %
• Classe di protezione: IP21C
• Classe di infiammabilità: UL 94 V-0

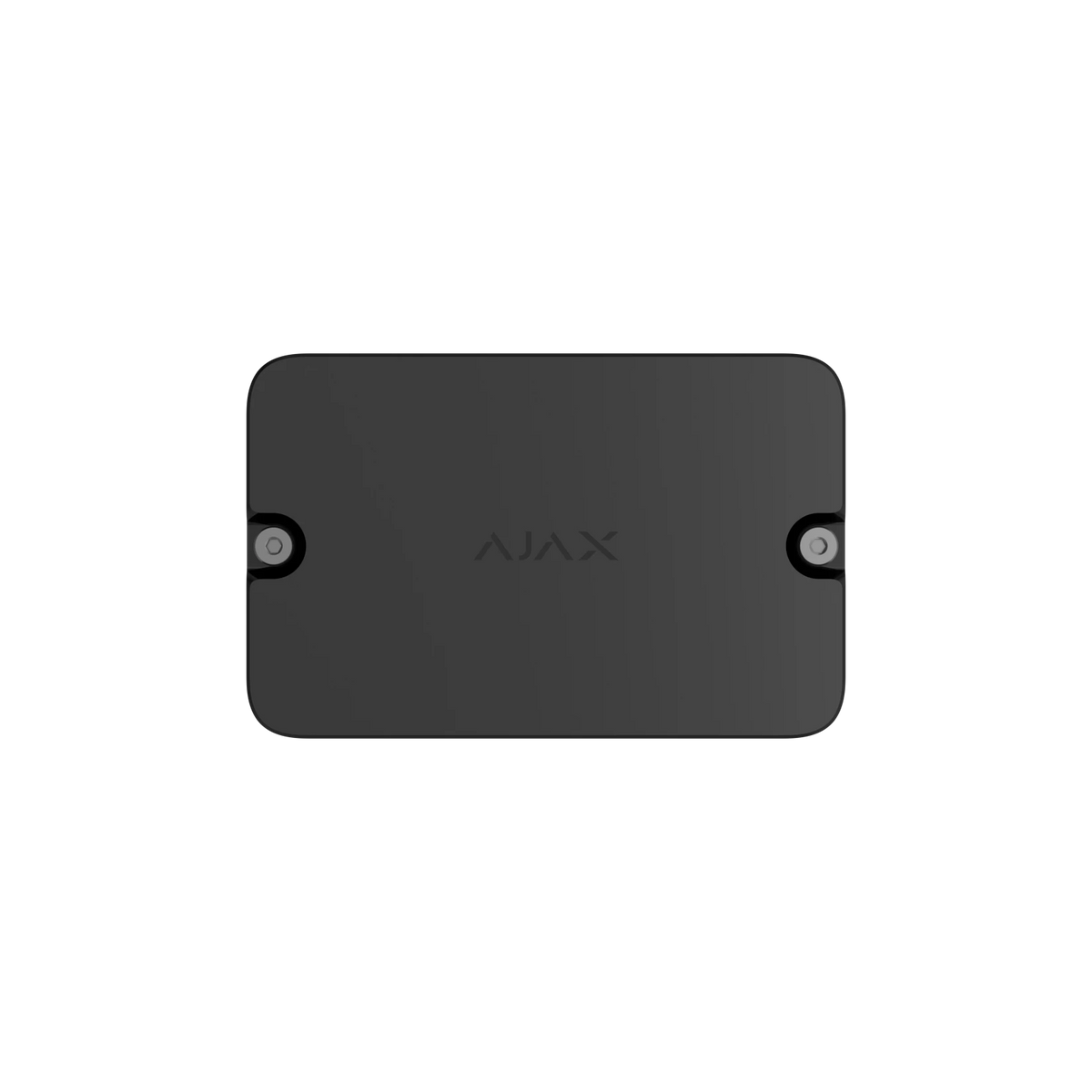

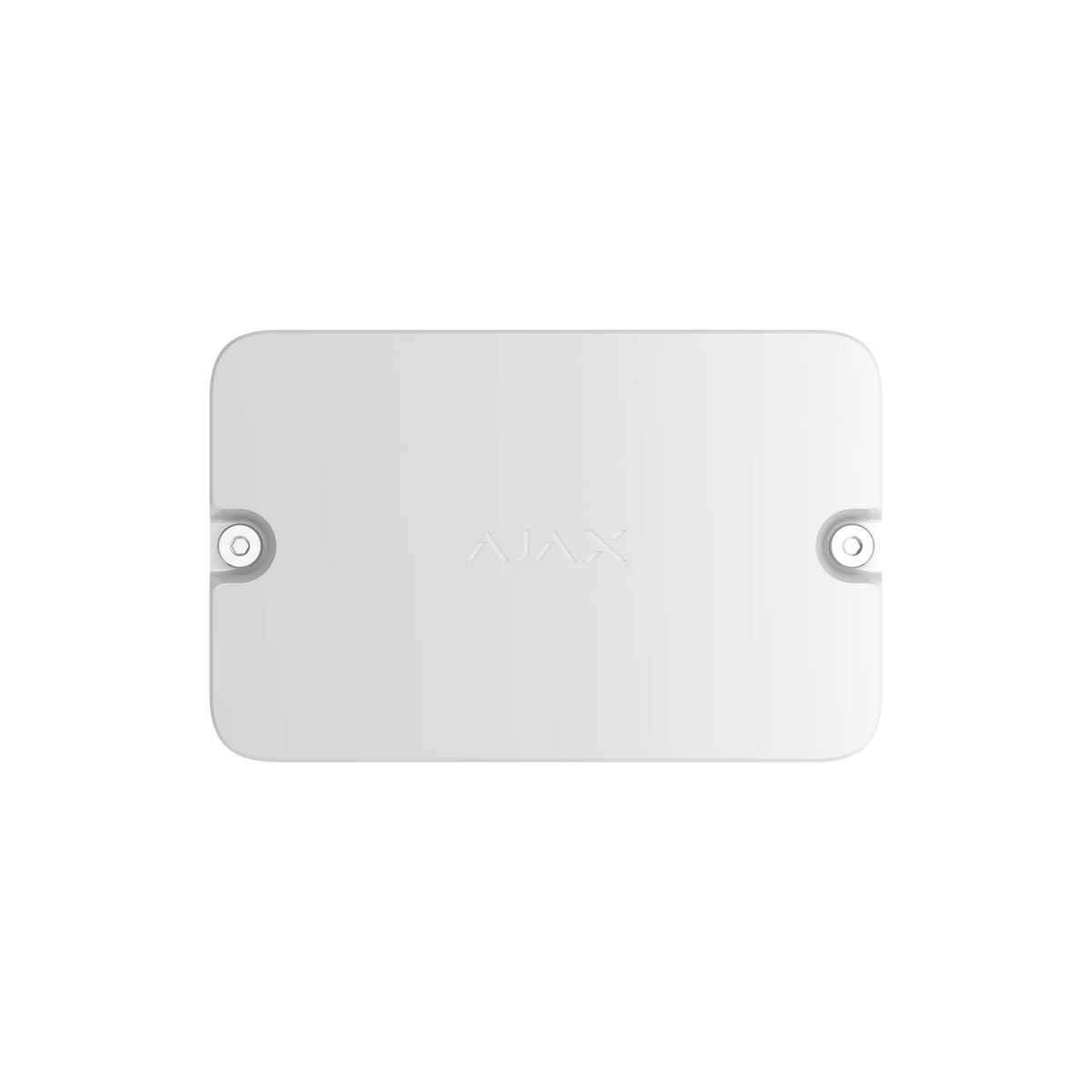

• Colore: Nero, Bianco
